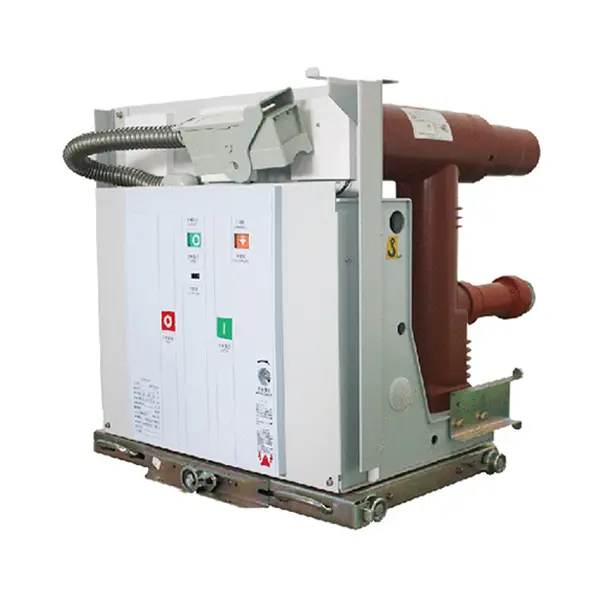

Interruttore di carico sottovuoto CA ad alta tensione incorporato VF(R)-12

Panoramica di VF(R)-12

VF(R)-12 è un tipo di dispositivo di combinazione interruttore sottovuoto di carico CA ad alta tensione incorporato in interni e fusibile. È adatto a varie reti elettriche e funziona in modo sicuro e stabile entro i suoi parametri tecnici. Grazie al design avanzato, questo dispositivo è ampiamente utilizzato nei moderni sistemi di alimentazione.

Standard di prodotto

L'interruttore di carico sottovuoto VF(R)-12 è conforme ai seguenti standard:

GB 3804-2004: Interruttori di carico ad alta tensione in corrente alternata con tensione nominale compresa tra 3,6 kV e 40,5 kV.
GB 16926-2009: Standard per le combinazioni interruttore-fusibile per carichi ad alta tensione.

Parametri tecnici

Articolo	Unità	Valore di riferimento
		VF-12/T630-20 Carico a vuoto interruttore	VFR-12/T125-50 Carico a vuoto interruttore-fusibile combinazione	VFH-12/T630-25 Elevata rottura capacità di vuoto interruttore	VFHR-12/T125-50 Elevata rottura capacità di vuoto interruttore-tusibile combinazione
Tensione nominale	kV	12	12	12	12
tensione di resistenza agli impulsi di fulmine	kV	75	75	75	75
Livello di isolamento nominale Tensione di resistenza alla frequenza di alimentazione di 1 minuto	kV	42	42	42	42
Frequenza nominale	Hz	50/60	50/60	50/60	50/60
Corrente nominale	A	630	125(fusibile)	630	125(fusibile)
Corrente nominale di interruzione del cortocircuito	kA		50(fusibile	25 (sono camera di supporto)	25im pcesson harx
Corrente nominale di cortocircuito (valore di picco)	kA	50		63
Corrente nominale di breve durata	kA	20		25
Corrente di tenuta nominale (valore di picco)	kA	50		63
Corrente di rottura nominale del cavo durante la carica	A	16
Corrente di rottura nominale del trasformatore a vuoto	kVA	1250		1250
Corrente nominale di rottura	A		3150		3150
Tempi di interruzione della corrente nominale di cortocircuito	I tempi
Vita meccanica		Livello M2	Livello M2	Livello M2	Livello M2
Peso	kg	125

Condizioni operative

Temperatura ambiente: da -40°C a +40°C (meno di 35°C nelle 24 ore)
Umidità relativa: ≤95% (media giornaliera), o ≤90% (media mensile)
Altitudine: ≤1000 metri

Selezione del trasformatore e del fusibile

I fusibili hanno la capacità di interrompere correnti elevate in meno di 10 millisecondi e hanno un potere di interruzione fino a 50KA, che li rende efficaci nella protezione dei trasformatori. Quando si scelgono i fusibili, è importante considerare che la corrente del fusibile deve essere 1,6 volte il suo valore nominale per far fronte a potenziali correnti di spunto. Il progettista deve inoltre prevedere un margine per il fusibile, tenendo conto delle fluttuazioni della rete. Se il fusibile deve essere utilizzato per la protezione dei motori ad alta tensione, è necessario considerare anche la frequenza degli avviamenti del motore, in quanto avviamenti frequenti potrebbero impedire al fusibile di raffreddarsi in tempo e quindi guastarsi.

Selezione del fusibile

Tensione primaria di il trasformatore (kV)	Capacità di del trasformatore (kVA)	Modello del fusibile		Corrente nominale del fusibile(A
		Modello per il mercato domestico	Modello per il mercato internazionale
6.6	200	XRNT-10	12kV BDGHC	31.5
	250			40
	300/315			50
	400		12kV BDGHC	63
	500			80
	630			90

Dimensioni d'ingombro e di installazione

Dimensioni complessive dell'interruttore sottovuoto per interni ad alta tensione a corrente alternata VF(R)-12 (su ruote)

Larghezza del mobile (mm)	P(mm)	A(mm)	B(mm)	C(mm)	E(mm)	φW(mm)
650	150	500	530	490	203	35
800	210	650	680	640	278	35
1000	275	850	880	840	378	35
